您当前的位置：科技成果 > 一种宽工作电压的可配置异步逐次逼近型模数转换器

一种宽工作电压的可配置异步逐次逼近型模数转换器

1872018/09/01
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 其他电子信息
  • 项目名称 一种宽工作电压的可配置异步逐次逼近型模数转换器
  • 知识产权 发明专利
  • 成果成熟度

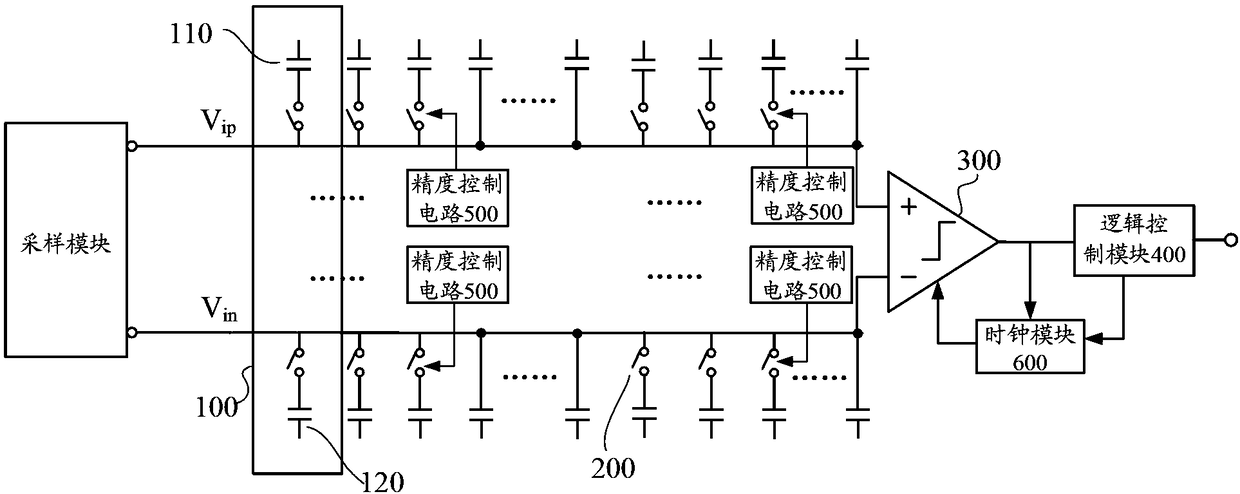

  • 项目简介 本发明公开一种宽工作电压的可配置异步逐次逼近型模数转换器，其中：电容单元包括与第一上极板连接的上排电容和与第二上极板连接的下排电容；采样模块产生第一输入信号以及第二输入信号；比较器第一输入端通过第一上极板接入第一输入信号，其第二输入端通过第二上极板接入第二输入信号；逻辑控制模块根据比较器输出的比较结果，按照预设规则控制上排电容和下排电容在各自上极板处的电压；至少一个电容单元，其上排电容和下排电容分别通过各自的精度控制开关与对应的上极板连接；每个精度控制开关对应连接有精度控制电路；精度控制电路根据外部控制信号导通/断开其所连接的精度控制开关。本方案的模数转换器工作精度可调，适用性高。
