您当前的位置：科技成果 > 基于ANSYS和ADAMS的大型天线动力学建模方法

基于ANSYS和ADAMS的大型天线动力学建模方法

2272018/08/25
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 广播电视
  • 项目名称 基于ANSYS和ADAMS的大型天线动力学建模方法
  • 知识产权 发明专利
  • 成果成熟度

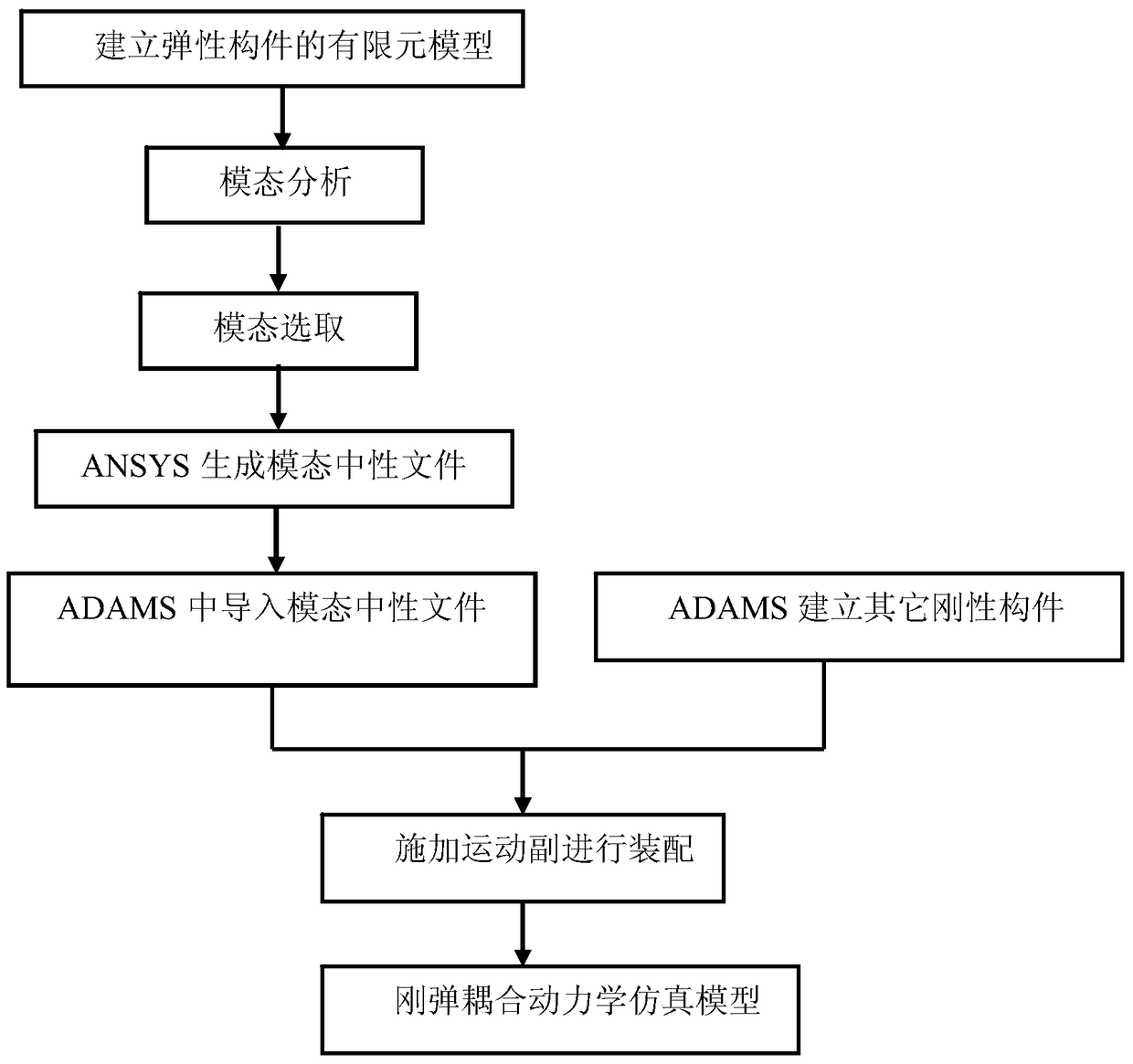

  • 项目简介 本发明公开了一种基于ANSYS和ADAMS的大型天线动力学建模方法，主要解决现有的建模方法不能准确描述天线的刚体运动，且无法考虑天线运动过程中的刚弹耦合的问题，其实现步骤是：以大型反射面天线的弹性构件的有限元模型为基础，根据其模态分析结果，选择对天线输出变量贡献度大的模态，利用少量的模态坐标代替节点坐标对弹性变形的自由度进行缩聚，然后导出对应的模态中性文件；通过在ADAMS中建立天线的刚体构件，结合描述弹性体的模态中性文件，进行装配可得描述天线整体运动的动力学仿真模型。本发明克服了传统的建模方法的缺陷，不但可实现高精度动力学建模，而且可明显缩短研制周期。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/19
  • 委托机构 西安电子科技大学
