您当前的位置：科技成果 > 一种输出摆幅自动校正LC压控振荡器

一种输出摆幅自动校正LC压控振荡器

2292018/08/20
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 电子元器件
  • 项目名称 一种输出摆幅自动校正LC压控振荡器
  • 知识产权 发明专利
  • 成果成熟度

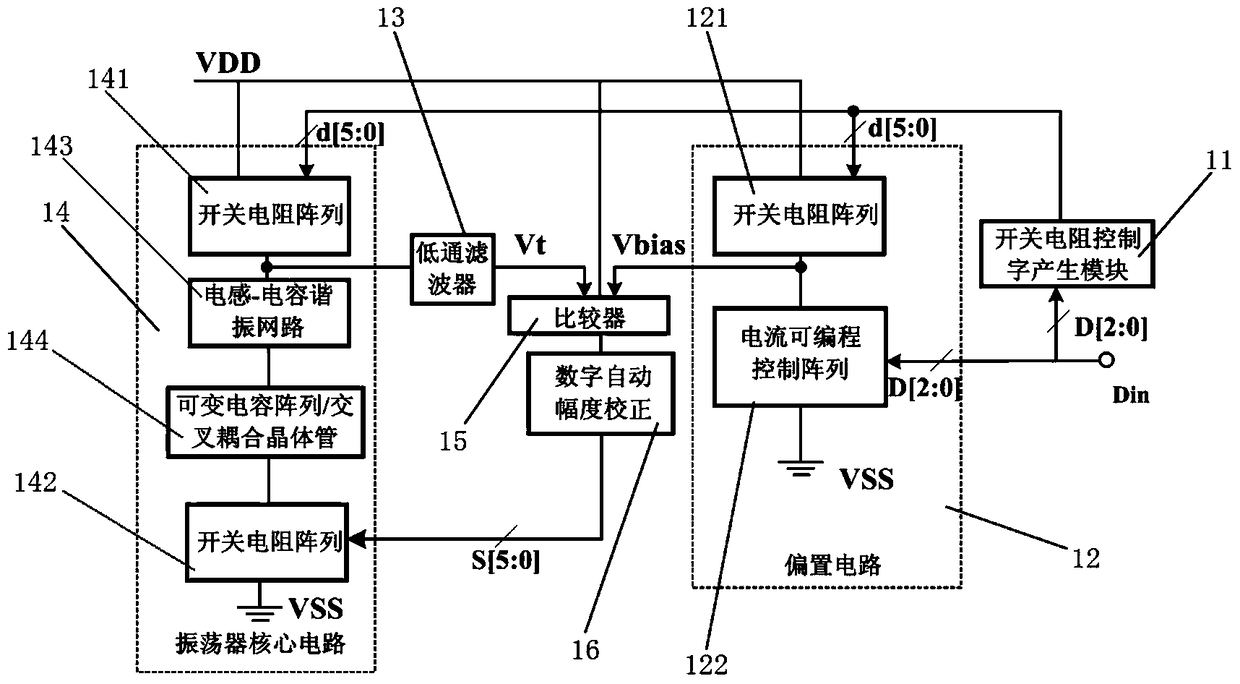

  • 项目简介 本发明涉及一种输出摆幅自动校正LC压控振荡器，包括振荡器核心电路模块、低通滤波器、比较器、数字自动幅度校正模块、偏置电路模块以及开关电阻控制字产生模块；振荡器核心电路模块由第一开关电阻阵列、LC谐振网络、可变电容阵列/交叉耦合晶体管以及第二开关电阻阵列组成，偏置电路模块由第三开关阵列和电流可编程控制阵列组成。本发明采用开关电阻阵列代替传统的电流源阵列，降低了电路中的噪声对振荡器相位噪声的影响；采用偏置电路对振荡器输出摆幅的实时调节，采用低通滤波器、比较器和数字自动幅度校正模块构成输出幅度检测环路；输出信号幅度检测点选取在谐振网络与开关电阻阵列之间，降低了检测环路噪声对振荡器输出信号的影响。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/26
  • 委托机构 西安电子科技大学
