您当前的位置：科技成果 > 一种低失真尖峰抑制相位选择器

一种低失真尖峰抑制相位选择器

2182018/08/20
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 数据分析处理
  • 项目名称 一种低失真尖峰抑制相位选择器
  • 知识产权 发明专利
  • 成果成熟度

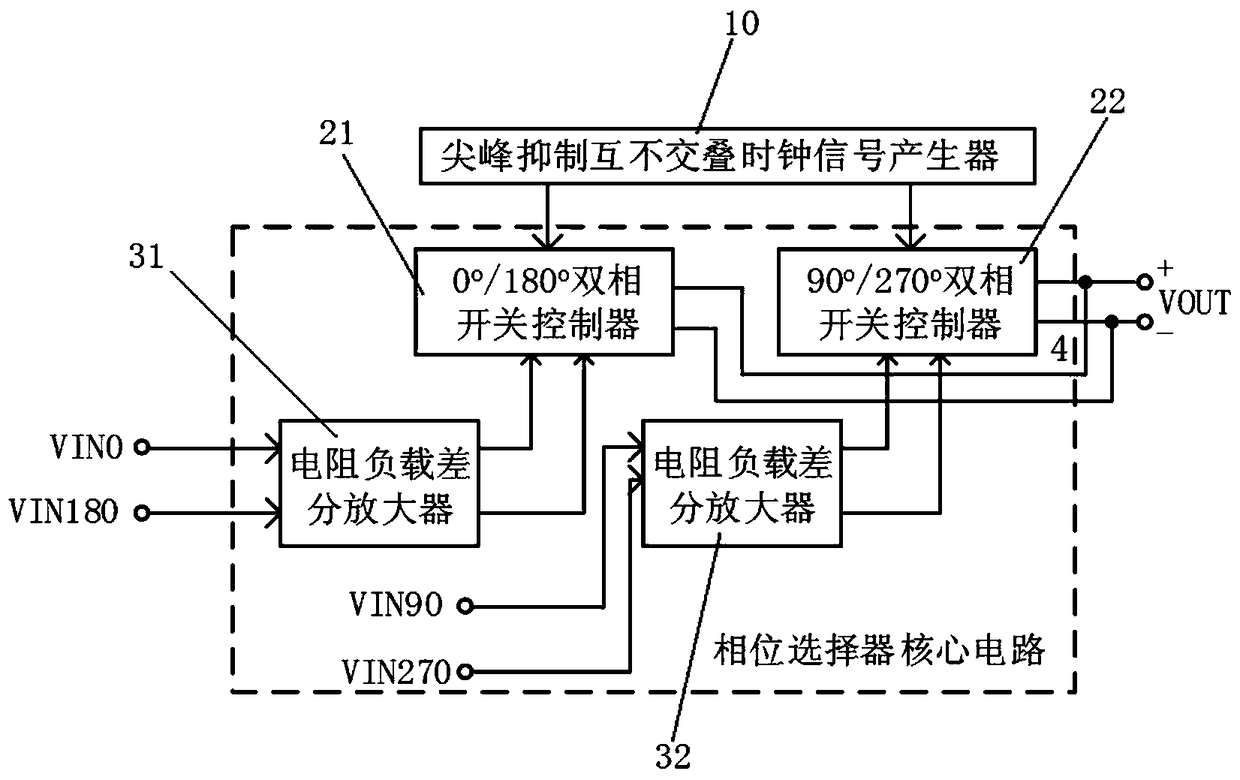

  • 项目简介 本发明涉及一种低失真尖峰抑制相位选择器，包括第一、二电阻负载差分放大器、第一、二双相开关控制器以及用于尖峰抑制互补交叠的时钟信号产生器，第二电阻负载差分放大器的输出端连接第二双相开关控制器，第一、二双相开关控制器的正负输出信号端分别短接并分别连接输出端口VOUT的正负端，时钟信号产生器分别与第一、二双相开关控制器相连接。上述技术方案中，采用尖峰抑制互补交叠时钟信号产生器为相位选择器开关提供控制信号，在该时钟信号产生器中，采用延迟型反相器使得控制各相输出信号的开关控制信号产生交叠，从而使得相位选择器的输出信号在相位转换过程中表现为平滑过渡，进而提高整体锁相环的失真性能和相位噪声性能。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/26
  • 委托机构 西安电子科技大学
