您当前的位置：科技成果 > 一种快速频率稳定压控振荡器

一种快速频率稳定压控振荡器

2172018/08/20
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 电子元器件
  • 项目名称 一种快速频率稳定压控振荡器
  • 知识产权 发明专利
  • 成果成熟度

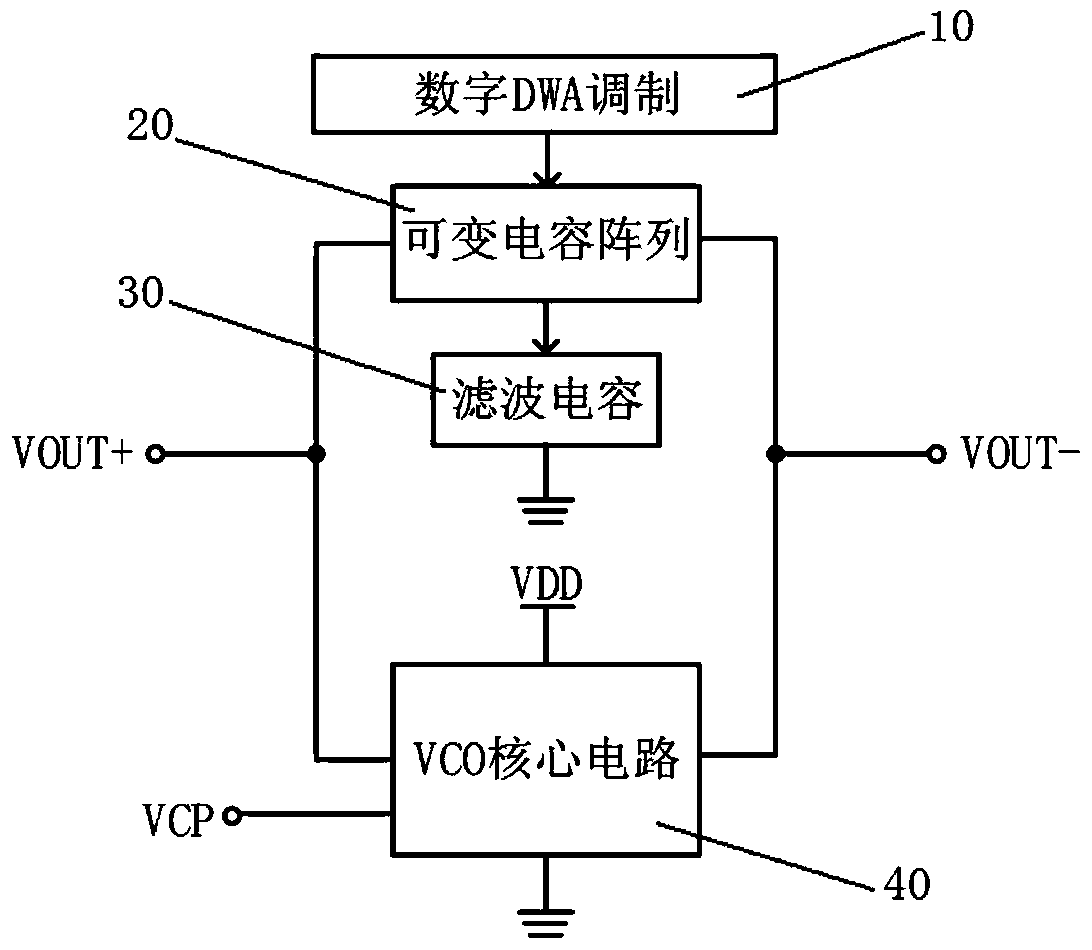

  • 项目简介 本发明涉及一种快速频率稳定压控振荡器，包括并联连接的VCO电路模块和可变电容阵列，VCO电路模块和可变电容阵列的并联连接接点分别连接压控振荡器的正、负极输出端VOUT+、VOUT‑，VCO电路模块分别与前级电荷泵的信号输出端以及电源电压VDD相连接，可变电容阵列还与调控其运行状态的数字DWA调制模块以及滤波电容相连接。上述技术方案中，通过对压控振荡器中的可变电容阵列使用数据权重平均技术，降低由于工艺、温度和电压变化导致的阵列器件失配噪声，提高频带选择准确度，降低频率微调所需的时钟周期，较之传统无数字校正算法的VCO，具有更短的频率稳定时间。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/29
  • 委托机构 西安电子科技大学
