一种用于流水线型模数转换器的时钟占空比校准电路

2532018/08/20
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 微电子
  • 项目名称 一种用于流水线型模数转换器的时钟占空比校准电路
  • 知识产权 发明专利
  • 成果成熟度

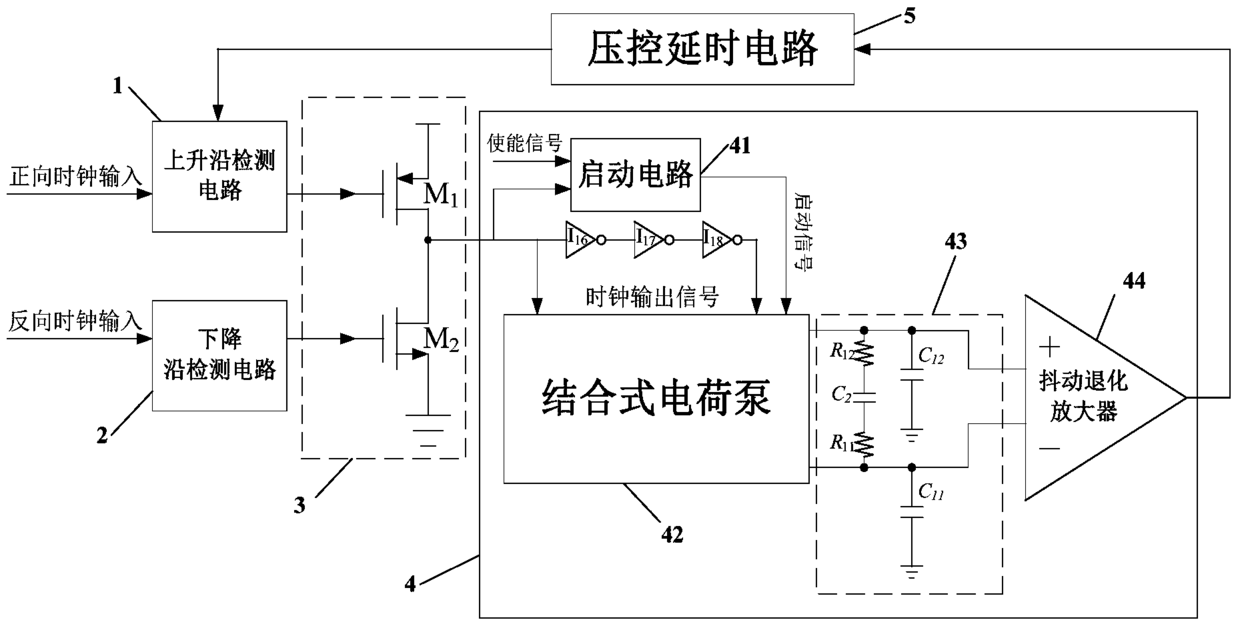

  • 项目简介 本发明提供一种用于流水线型模数转换器的时钟占空比校准电路，包括：上升沿检测电路，用于获取低电平窄脉冲信号；下降沿检测电路，用于获取高电平窄脉冲信号；输出控制电路，用于根据低电平窄脉冲信号和高电平窄脉冲信号输出时钟信号；电荷泵环路，用于将输出时钟信号的占空比偏差信号转化为第一电压信号；压控延时电路，用于将第一电压信号进行延时处理，得到第二电压信号，并输出给上升沿检测电路；上升沿检测电路获取第二电压信号的低电平窄脉冲信号，通过输出控制电路输出预设占空比时钟信号。通过采用单边沿微分电路控制输出时钟信号，利用电荷泵环路完成对输出时钟占空比的检测，控制压控延迟电路的延迟时间，输出精确的占空比时钟信号。
