您当前的位置：科技成果 > 一种用于AOT控制模式DC转换器实现外同步功能的电路

一种用于AOT控制模式DC转换器实现外同步功能的电路

2722018/08/20
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 系统集成
  • 项目名称 一种用于AOT控制模式DC转换器实现外同步功能的电路
  • 知识产权 发明专利
  • 成果成熟度

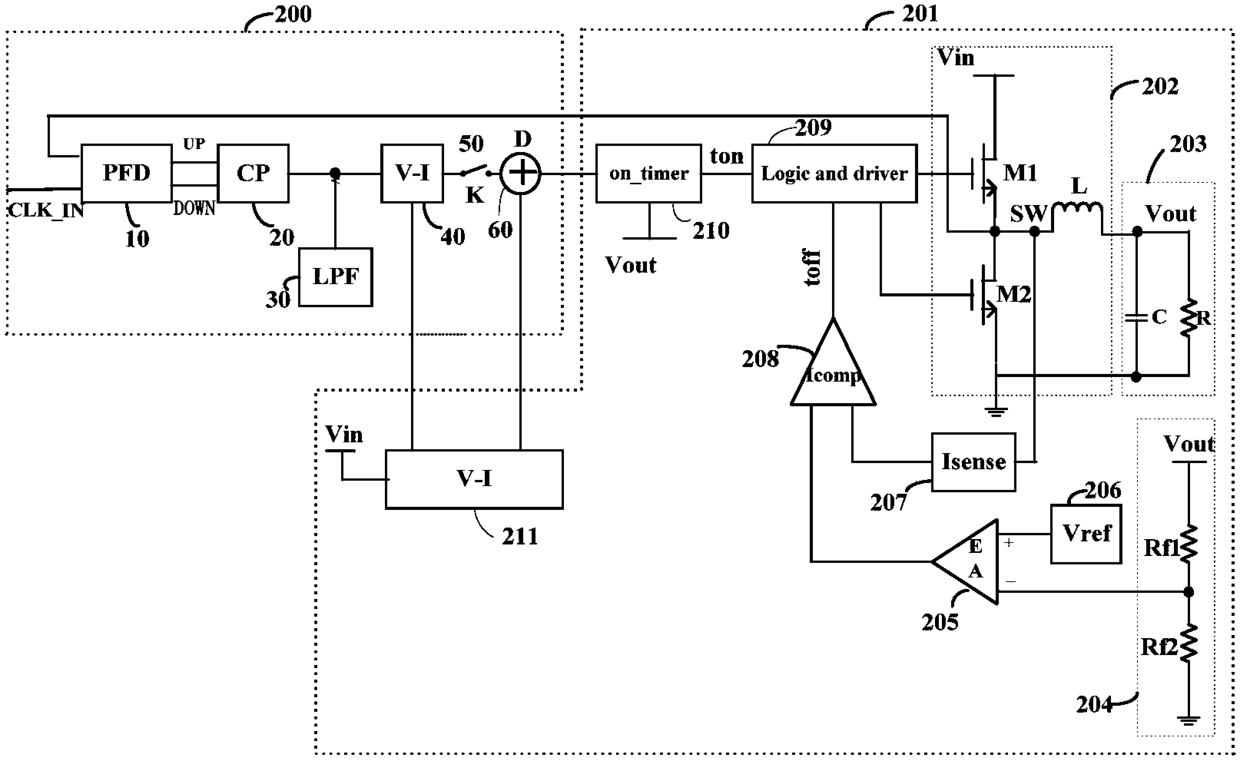

  • 项目简介 本实用新型涉及一种用于AOT控制模式DC转换器实现外同步功能的电路，鉴频鉴相器的输入端外接外部脉冲信号；鉴频鉴相器的输入端连接至转换器基本电路；鉴频鉴相器的输出端连接电荷泵；电荷泵连接低通滤波器和第一线性电压转电流电路；第一线性电压转电流电路连接第二线性电压转电流电路；第一线性电压转电流电路连接开关；开关连接电流加法器；电流加法器连接第二线性电压转电流电路；电流加法器输出端连接转换器基本电路中的计时器的输入端。本实用新型在不增加内部振荡器和保持AOT控制模式DC/DC转换器基本电路结构的基础上也可实现外同步功能使用方便，应用广泛。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/29
  • 委托机构 西安电子科技大学
