您当前的位置：科技成果 > 一种低功耗线性跨导误差放大器

一种低功耗线性跨导误差放大器

2542018/08/17
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 微电子
  • 项目名称 一种低功耗线性跨导误差放大器
  • 知识产权 发明专利
  • 成果成熟度

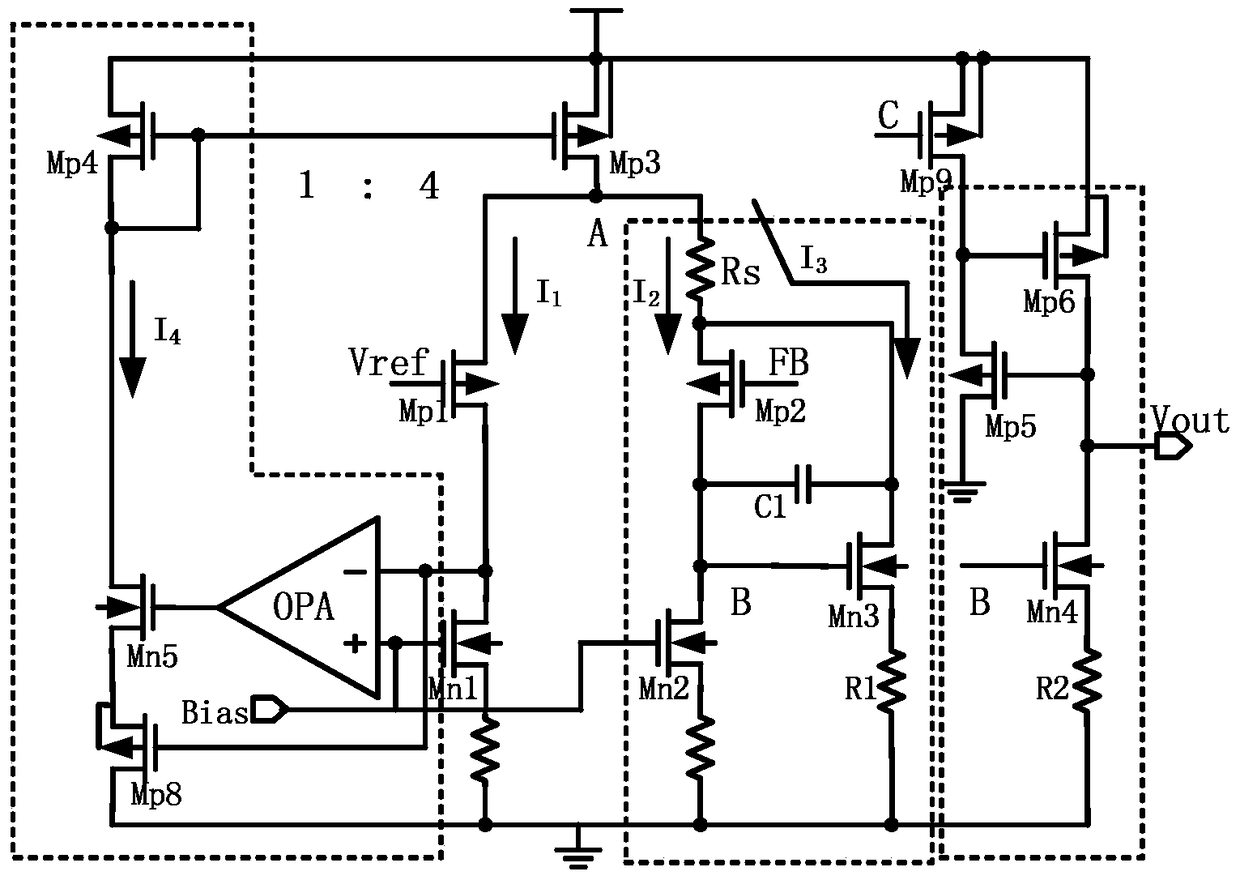

  • 项目简介 本发明涉及一种低功耗线性跨导误差放大器，其包括偏置电路模块和采用局部源级负反馈的二级主运放模块，偏置电路模块包含嵌位OPA运算放大器、PMOS管Mp4、PMOS管Mp8和NMOS管Mn5；采用局部源级负反馈的二级主运放模块包括PMOS管Mp1、PMOS管Mp2、PMOS管Mp3、PMOS管Mp5、PMOS管Mp6、PMOS管Mp9、NMOS管Mn1、NMOS管Mn2、NMOS管Mn3、NMOS管Mn4、电阻R1、电阻R2、电阻RS和米勒电容C1。本发明公开的误差放大器具有以下有益效果：采用局部源级负反馈技术实现线性跨导；整个线性跨导误差放大器在亚阈值区工作减小静态电流，实现低功耗工作。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/01/23
  • 委托机构 西安电子科技大学
