您当前的位置：科技成果 > 频率可调宽带超材料吸波结构

频率可调宽带超材料吸波结构

2852018/08/15
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 通信
  • 项目名称 频率可调宽带超材料吸波结构
  • 知识产权 发明专利
  • 成果成熟度

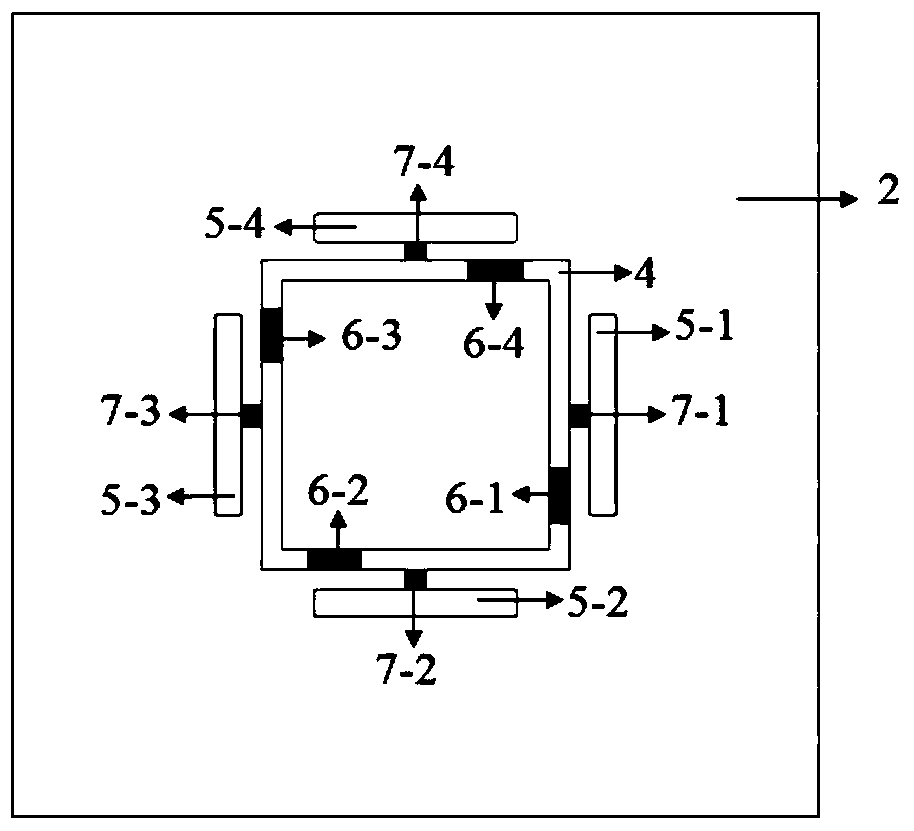

  • 项目简介 本发明公开了一种频率可调宽带超材料吸波结构，主要解决现有技术难以实现宽吸波频带频率可调的问题。其包括谐振结构(1)、介质基板(2)和金属地板(3)；所述谐振结构(1)和金属底板(3)分别位于介质板(2)的上表面和下表面；该谐振结构(1)由金属方环(4)、矩形金属片(5)、电阻(6)和电感(7)组成；该金属方环(4)的开口为90度旋转对称分布；该矩形金属片(5)对称分布于金属方环(4)的外侧，且与金属方环(4)的对应边平行；所述电阻(6)位于金属方环(4)的开口处；所述电感(7)连接矩形金属片(5)和金属方环(4)的对应边；本发明能通过改变电阻值和电感值的大小，实现宽吸波频带的频率连续可调。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/02/23
  • 委托机构 西安电子科技大学
