您当前的位置：科技成果 > 基于平面介质透镜的平板波导CTS天线宽频带馈电线源

基于平面介质透镜的平板波导CTS天线宽频带馈电线源

3542018/08/13
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 其他电子信息
  • 项目名称 基于平面介质透镜的平板波导CTS天线宽频带馈电线源
  • 知识产权 发明专利
  • 成果成熟度

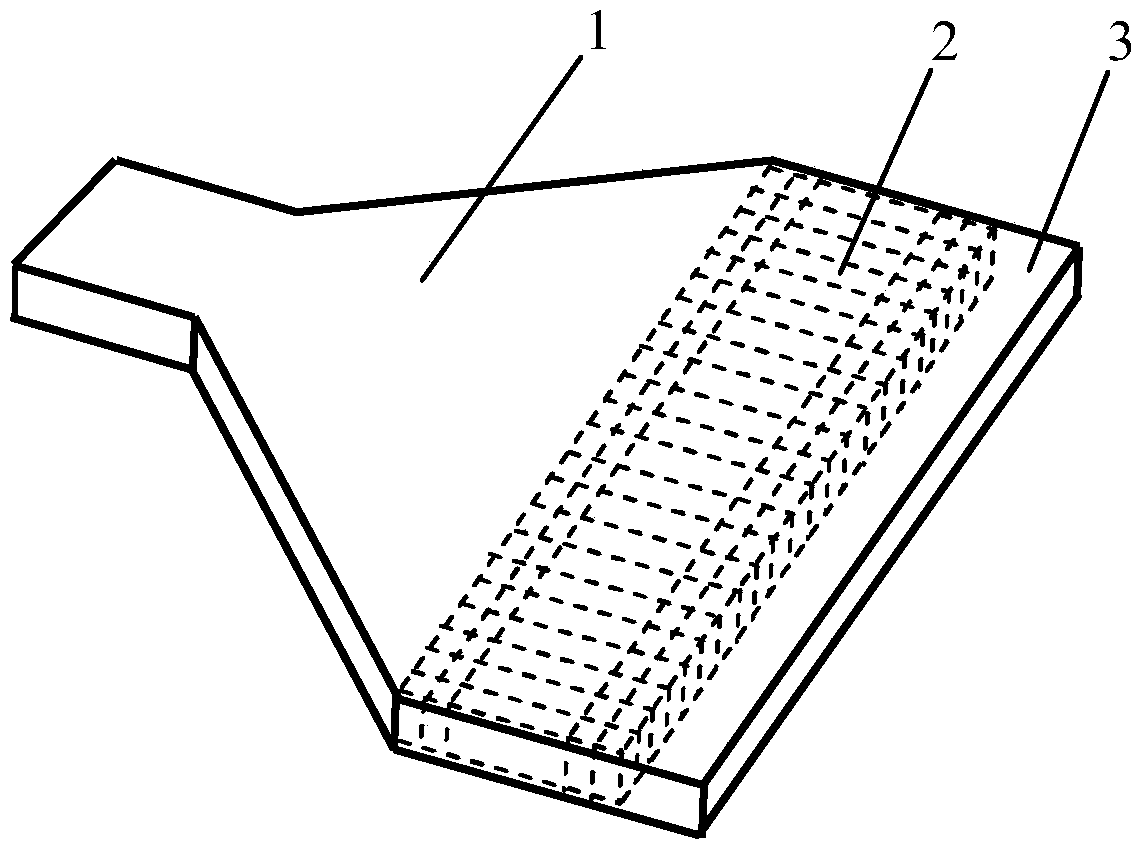

  • 项目简介 本发明提出了一种基于平面介质透镜的波导CTS天线宽频带馈电线源，用于解决现有线源无法同时实现小型化、宽频带和良好匹配及加工装配难度大的问题。包括H面喇叭(1)、平面介质透镜(2)和平板波导(3)；H面喇叭(1)的输出端口与平板波导(3)相连，在平板波导(3)内设置有平面介质透镜(2)；平面介质透镜(2)由中间层(21)和与其对称包括多个匹配子层的两个匹配层(22)构成，各层均采用由多个介电常数不同条带形成的直线阵列结构，且从条带直线阵列中间向两端延伸，其条带介电常数逐步降低。本发明具有结构尺寸小、频带宽、匹配性能良好且易于生产调节装配的优点，可用于平板波导CTS天线馈电。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/06
  • 委托机构 西安电子科技大学
