您当前的位置：科技成果 > 一种网状可展开天线展开过程索力分析方法

一种网状可展开天线展开过程索力分析方法

3132018/08/10
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 系统集成
  • 项目名称 一种网状可展开天线展开过程索力分析方法
  • 知识产权 发明专利
  • 成果成熟度

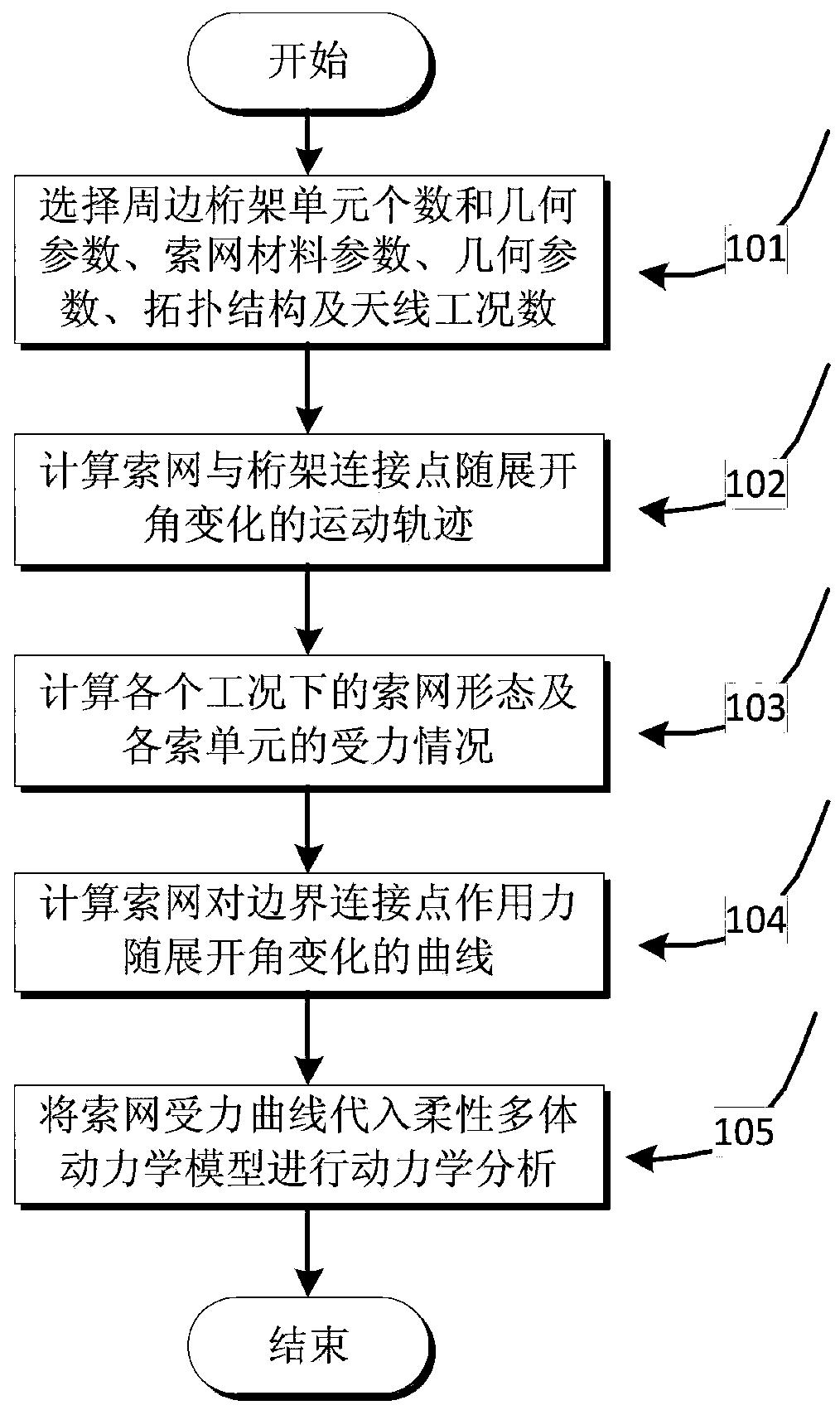

  • 项目简介 本发明提供了一种网状可展开天线展开过程索力分析方法，其主要步骤包括：选择网状可展开天线周边桁架单元个数和几何参数、索网的材料参数D、几何参数S、索网拓扑结构、展开过程离散的工况数M；计算桁架与索网连接点位置随着展开角变化的运动轨迹；计算各个工况下各索单元的受力情况；拟合索网对边界连接点的作用力随着展开角的变化曲线F(θ)；最后将变化的索网作用力作为载荷代入柔性多体动力学模型，进行动力学分析。本发明将天线的展开过程看成一系列离散的受荷机构平衡形态，研究每个平衡形态的张力分布，准确得到展开过程索力变化曲线，基于柔性多体系统动力学建模与分析，为地面工程实现索网张力对展开过程的影响机理分析提供有效支撑。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/09
  • 委托机构 西安电子科技大学
