您当前的位置：科技成果 > 一种小型化差分三通带带通滤波器

一种小型化差分三通带带通滤波器

3232018/08/10
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 通信
  • 项目名称 一种小型化差分三通带带通滤波器
  • 知识产权 发明专利
  • 成果成熟度

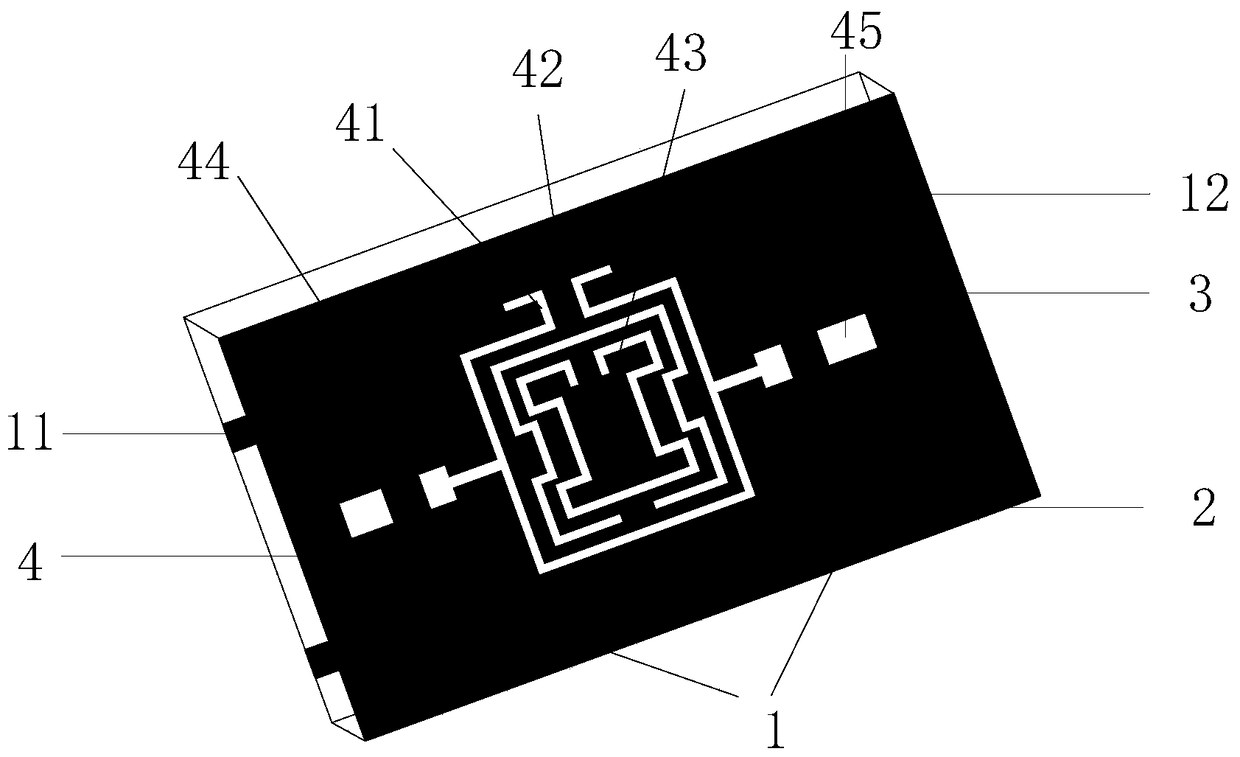

  • 项目简介 本发明公开了一种小型化差分三通带滤波器，主要实现差分带通滤波器多频工作和共模噪声抑制问题。包括微带结构，微带介质基板，金属接地板，缺陷地结构，其中微带结构关于滤波器的纵向中心轴左右对称，有两个相同结构的侧U型的差分输入输出端口，位于微带介质基板的上面；金属接地板上蚀刻缺陷地结构，缺陷地结构关于滤波器的纵向中心轴左右对称，包括三个互补开口谐振环和输入缝隙线和输出缝隙线；三个互补开口谐振环相对于金属接地板的中心点呈包围状自内向外相互嵌套，输入输出缝隙线均为阶梯阻抗型，以减小缺陷地结构。本发明能实现差分滤波器小型化，独立控制三个差模通带的中心频率和带宽，同时具有较好的宽带共模抑制特性。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/13
  • 委托机构 西安电子科技大学
