您当前的位置：科技成果 > 基于图像边缘检测的版图图像转换为CIF文件方法

基于图像边缘检测的版图图像转换为CIF文件方法

3362018/08/09
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 数据分析处理
  • 项目名称 基于图像边缘检测的版图图像转换为CIF文件方法
  • 知识产权 发明专利
  • 成果成熟度

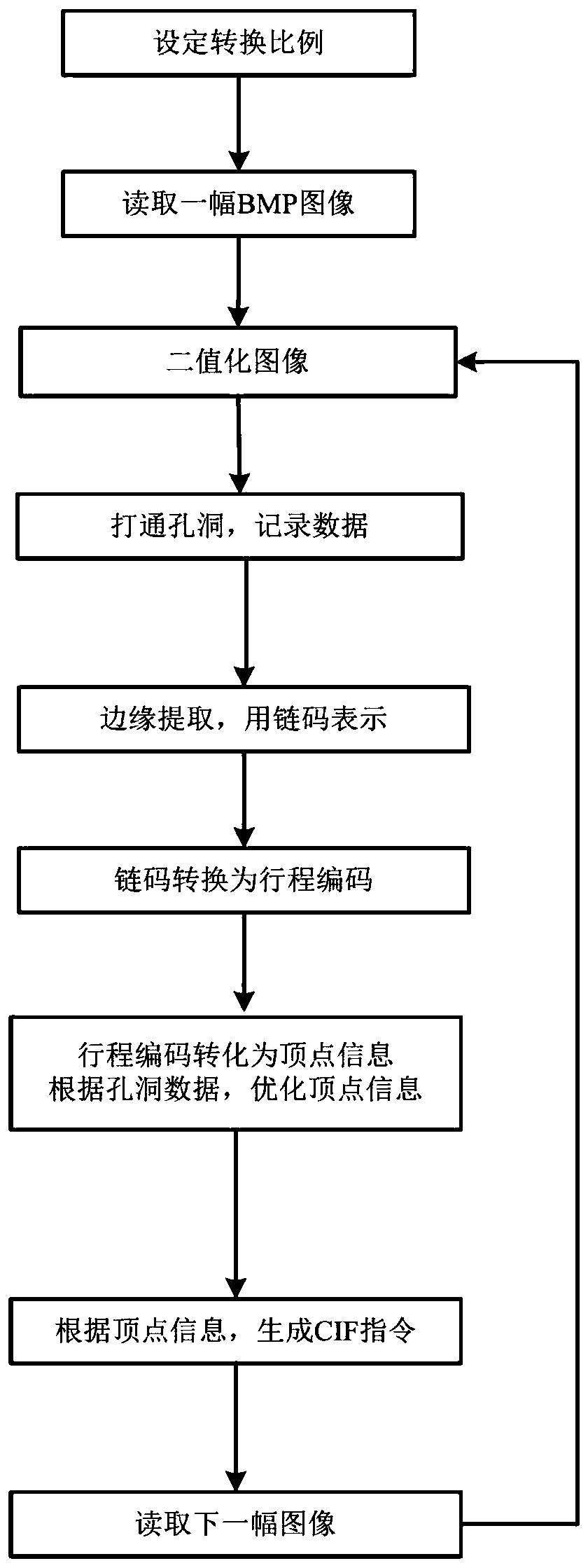

  • 项目简介 本发明提出了一种基于图像边缘检测的版图图像转换为CIF文件的方法，主要解决现有转换方法中的图形重叠，数据冗余和转换准确性不高的问题。其实现步骤是：1.将版图图像转化成二值图；2.打通二值图中的孔洞；3.对打通孔洞后的二值图进行边缘提取；4.根据边缘提取结果计算图形的顶点，并优化顶点信息；5.根据图形顶点信息匹配图形形状，并根据CIF格式规则将其转换为CIF格式指令；6.将所有CIF命令写入CIF文件中。本发明具有转换准确率高，通用性强，对系统资源消耗少的优点，可应用于集成电路版图的优化工作中。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/20
  • 委托机构 西安电子科技大学
