您当前的位置：科技成果 > 双频嵌套圆极化导航天线

双频嵌套圆极化导航天线

3312018/08/09
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 其他电子信息
  • 项目名称 双频嵌套圆极化导航天线
  • 知识产权 发明专利
  • 成果成熟度

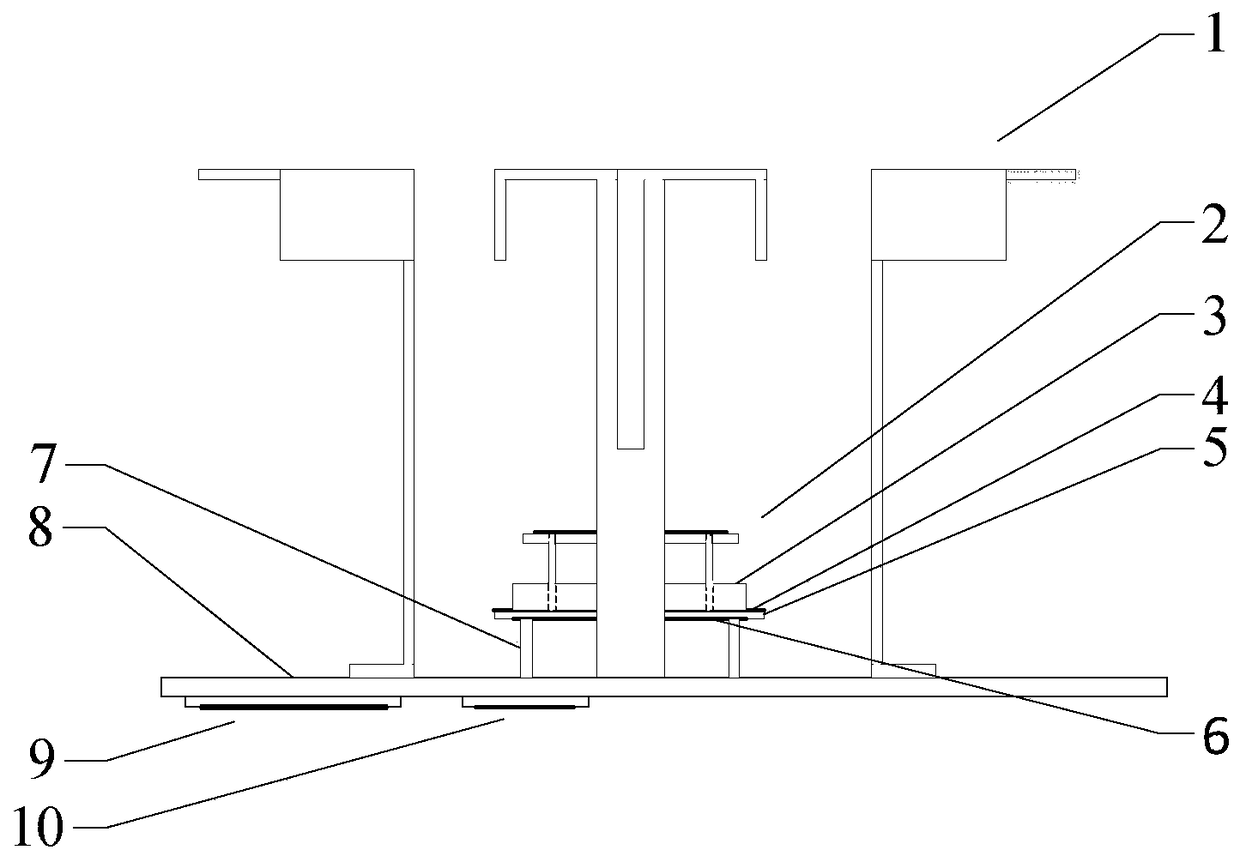

  • 项目简介 本发明提出了一种双频嵌套圆极化导航天线，用于解决现有双频嵌套天线因不能实现双频圆极化工作带来的应用范围小的问题。包括低频辐射体、高频辐射体、金属挡板、第一金属反射板、第一介质板、高频馈电网络、金属螺栓、第二金属反射板、低频馈电网络和高频总路一分三功分器；低频辐射体由四个90°旋转对称的低频辐射单元组成，固定在第二金属反射板上，形成一个立方体空间区域；在该区域内部嵌套有高频辐射体、金属挡板和第一介质板，其中第一介质板的上下表面分别印制有第一金属反射板和高频馈电网络；在第二金属反射板的下方设置有低频馈电网络和高频总路一分三功分器。本发明具双频带和圆极化的优点，可用于卫星导航系统的信号接收和发射。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/20
  • 委托机构 西安电子科技大学
