您当前的位置：科技成果 > 具有宽带分极化陷波特性的全向吸顶天线

具有宽带分极化陷波特性的全向吸顶天线

5162018/08/06
咨询成果 发布成果
基本信息
  • 成果类型 高等院校
  • 委托机构 西安电子科技大学
  • 成果持有方 西安电子科技大学
  • 行业领域 广播电视
  • 项目名称 具有宽带分极化陷波特性的全向吸顶天线
  • 知识产权 发明专利
  • 成果成熟度

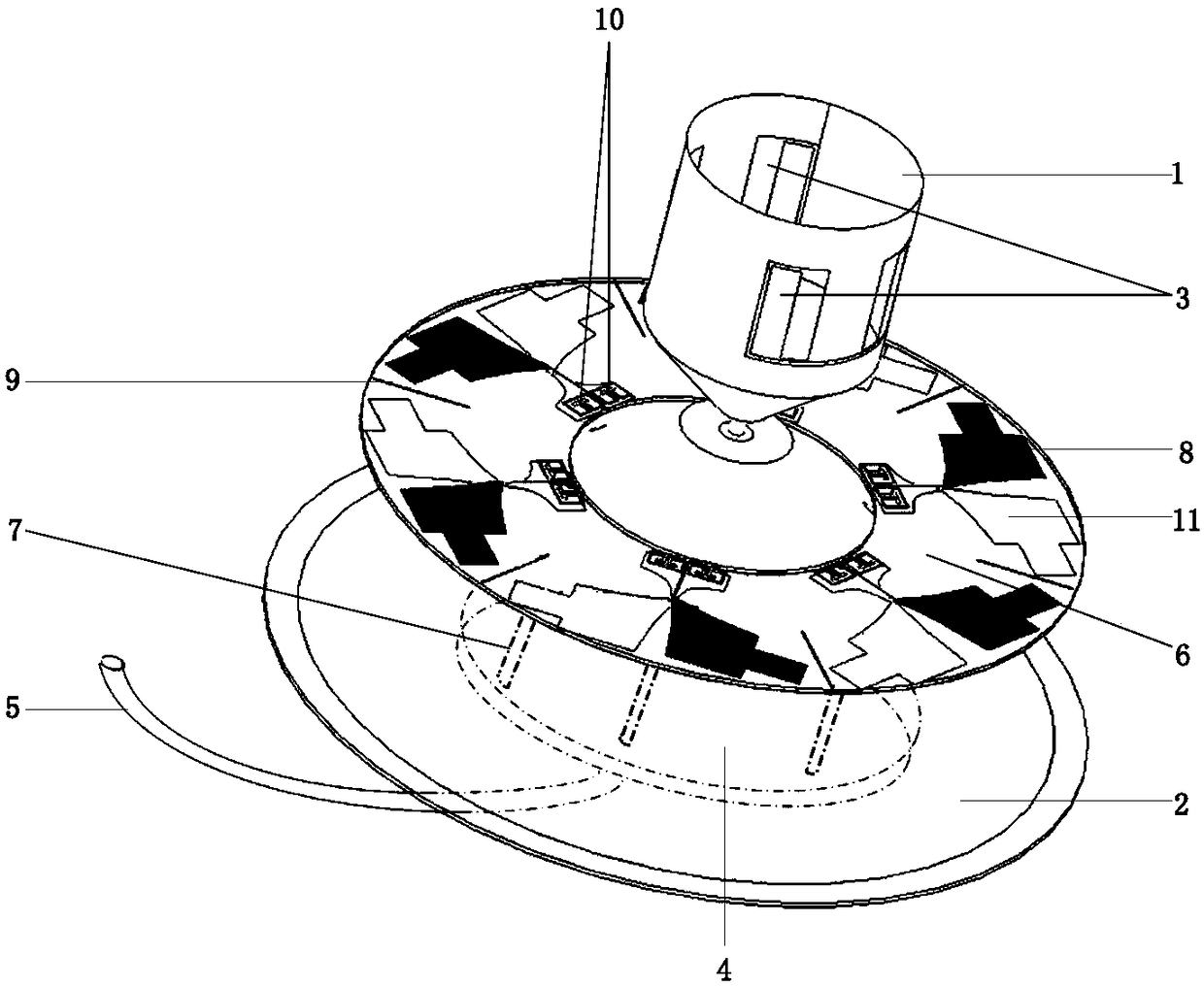

  • 项目简介 本发明提出了一种具有宽带分极化陷波特性的全向吸顶天线,用于解决现有宽带全向吸顶天线存在的无法实现分极化陷波和频带利用率低的技术问题；包括第一椎体、第二椎体、第一介质基板、第二介质基板、第一辐射单元、第二辐射单元、谐振缝隙和谐振单元，第一椎体与第二椎体同轴相对设置，第一椎体上设置有谐振缝隙，第二椎体的腔体内设置有第一介质基板，第二介质基板设置于两椎体之间，第二介质基板上下表面分别印制有多个均匀分部的第一辐射单元和第二辐射单元，且两个辐射单元镜像对称，谐振单元对称设置在第一辐射单元微带线两侧。本发明具有分极化陷波特性，且垂直极化陷波窄，频谱利用率高，可用于无线移动通信系统中信号的发射。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/04/17
  • 委托机构 西安电子科技大学
