您当前的位置：科技专利 > 一种宽幅可变增益放大器

一种宽幅可变增益放大器

2142018/08/27
咨询专利 发布专利
基本信息
  • 专利类型 高等院校
  • 委托机构 西安电子科技大学
  • 专利持有方 西安电子科技大学
  • 行业领域 系统集成
  • 项目名称 一种宽幅可变增益放大器
  • 知识产权 发明专利

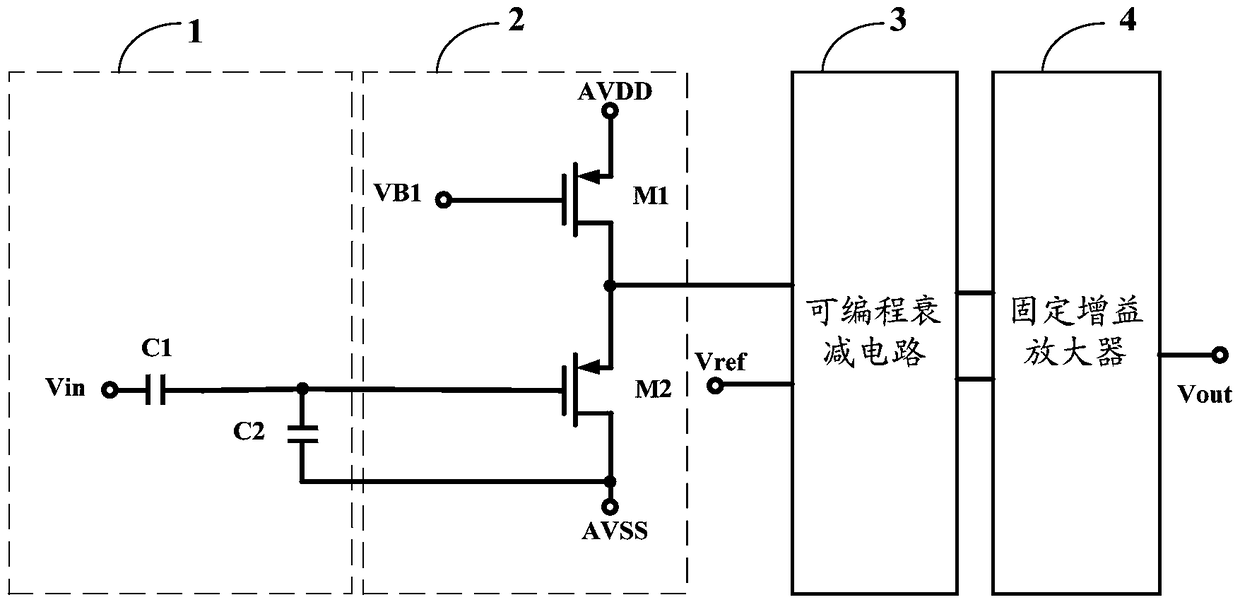

  • 项目简介 本发明提供了一种宽幅可变增益放大器，包括：前置电路、源极跟随电路、可编程衰减电路和固定增益放大器；输入信号经前置电路进入源极跟随电路，源极跟随电路将来自前置电路的输入信号进行升压处理，得到升压输入信号，并将升压输入信号传递给可编程衰减电路，可编程衰减电路选择增益衰减量，并对升压输入信号进行增益处理，得到第一增益信号，并将第一增益信号传递给固定增益放大器，固定增益放大器将第一增益信号进行增益处理得到所需增益信号。本发明实施例的宽幅可变增益放大器通过调节可编程衰减电路的电阻值，进而改变增益衰减量，从而实现了增益可变的功能。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/08
  • 委托机构 西安电子科技大学
