您当前的位置：科技专利 > 一种用于集成的异形端面光纤耦合器

一种用于集成的异形端面光纤耦合器

2732018/08/25
咨询专利 发布专利
基本信息
  • 专利类型 高等院校
  • 委托机构 西安电子科技大学
  • 专利持有方 西安电子科技大学
  • 行业领域 通讯领域
  • 项目名称 一种用于集成的异形端面光纤耦合器
  • 知识产权 发明专利

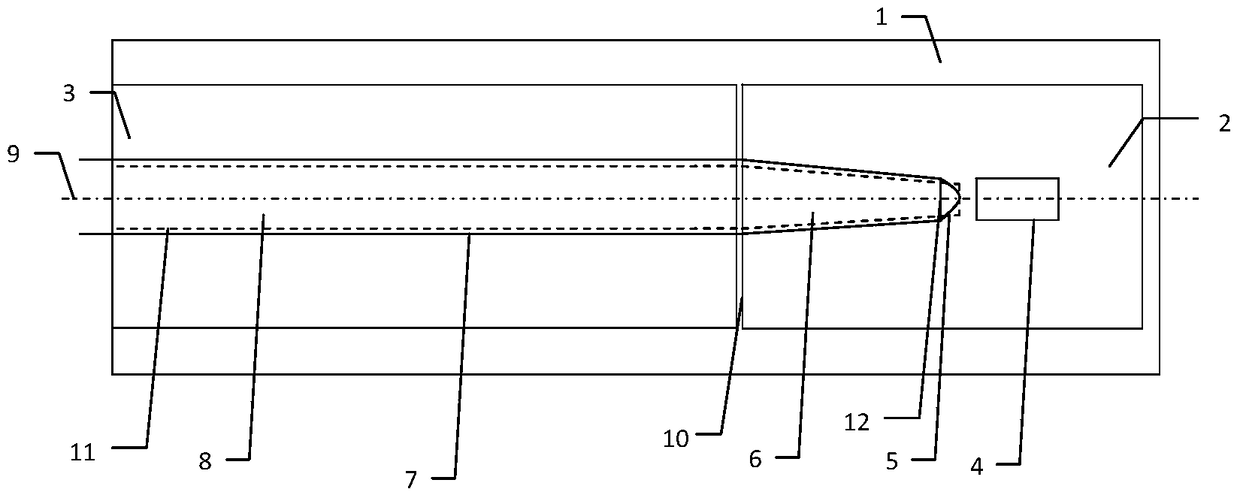

  • 项目简介 本发明涉及一种用于集成的异形端面光纤耦合器，包括集成芯片板、光纤固定板和基板：光纤固定板上设置有容纳光纤的光纤V形槽，集成芯片板上设有集成芯片V形槽；集成芯片板上包括半导体激光器芯片、裸光纤半柱透镜和特殊光纤，裸光纤半柱透镜的平面端与特殊光纤的入射端面用光胶粘在一起；集成芯片V形槽与特殊光纤经过特殊处理的表面相匹配；光纤V形槽与特殊光纤的正常表面相匹配；半导体激光器芯片、裸光纤半柱透镜和特殊光纤处在同一光轴上。本发明的优点体现在：采用的组件是半导体激光芯片、裸光纤半柱透镜以及特殊光纤，体积小，可以组装实现集成；多方面的提高耦合效率，结构简单，容易获得，价格低廉。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/22
  • 委托机构 西安电子科技大学
