一种基于悬链线单元的松弛索网找形方法

2662018/08/25
咨询专利 发布专利
基本信息
  • 专利类型 高等院校
  • 委托机构 西安电子科技大学
  • 专利持有方 西安电子科技大学
  • 行业领域 机电基础件
  • 项目名称 一种基于悬链线单元的松弛索网找形方法
  • 知识产权 实用新型

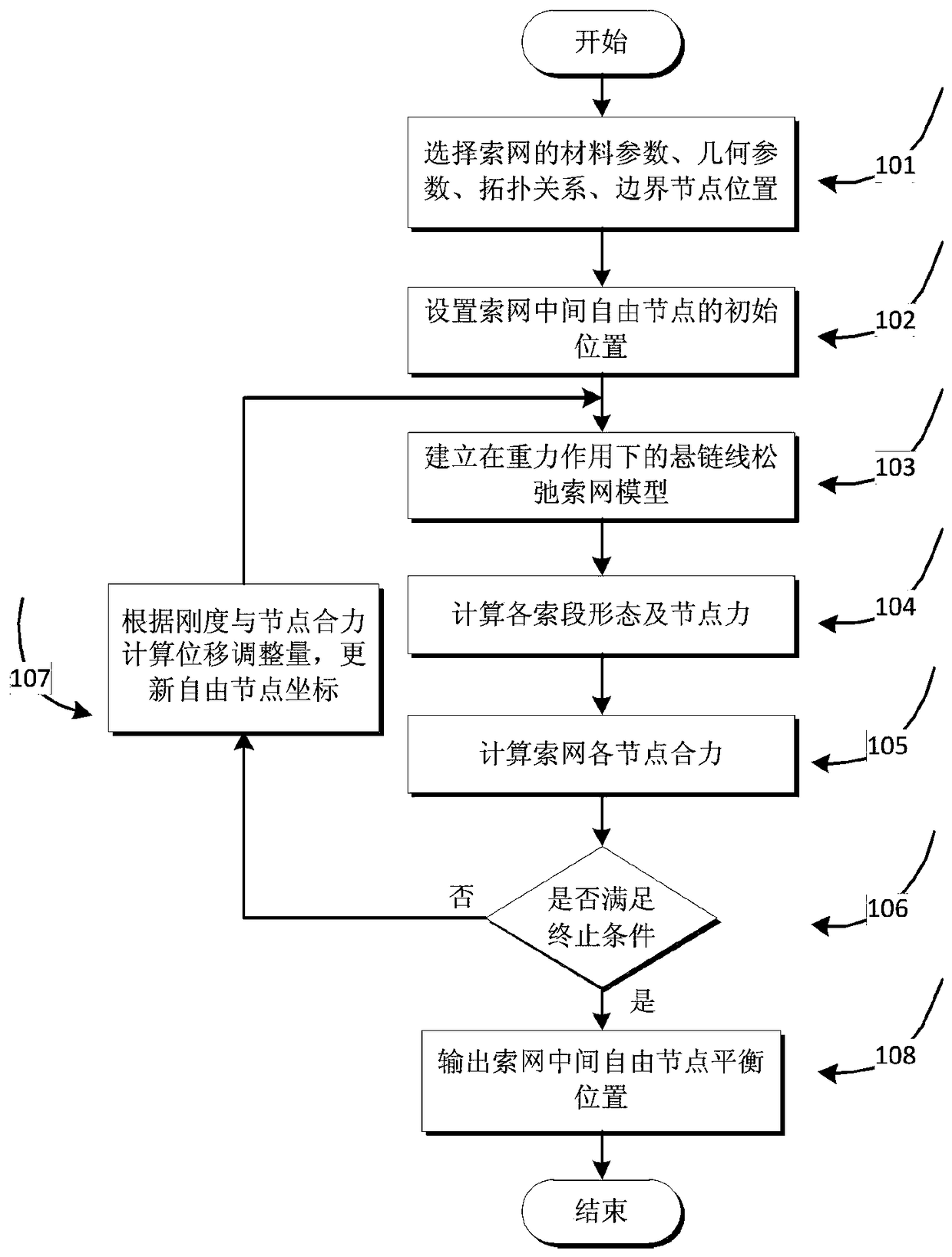

  • 项目简介 本发明提供了一种基于悬链线单元的松弛索网找形方法，其主要步骤包括：选择索网的材料参数D、几何参数S、拓扑结构、边界节点位置Pfix；设置索网中间自由节点的初始位置Pfree；建立在重力作用下的悬链线松弛索网模型；计算索网系统中各索段形态及节点力；对索网各节点合力进行分析；判断任一节点所受合力是否满足要求，如满足，即输出结果；如果不满足，继续设置索网中间自由节点的初始位置Pfree；最后输出索网中间自由节点平衡位置。本发明利用非线性有限元方法实现了对松弛状态索网的找形分析，结果与力密度法吻合；并且得到了任一构型松弛索网的刚度信息，可进而分析其动态性能或与其它有限单元(杆、梁、板、壳等)联合建模，进行复杂结构的动力学分析。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2017/12/22
  • 委托机构 西安电子科技大学
