您当前的位置：科技专利 > 小型双陷波超宽带天线

小型双陷波超宽带天线

3052018/08/15
咨询专利 发布专利
基本信息
  • 专利类型 高等院校
  • 委托机构 西安电子科技大学
  • 专利持有方 西安电子科技大学
  • 行业领域 通信
  • 项目名称 小型双陷波超宽带天线
  • 知识产权 发明专利

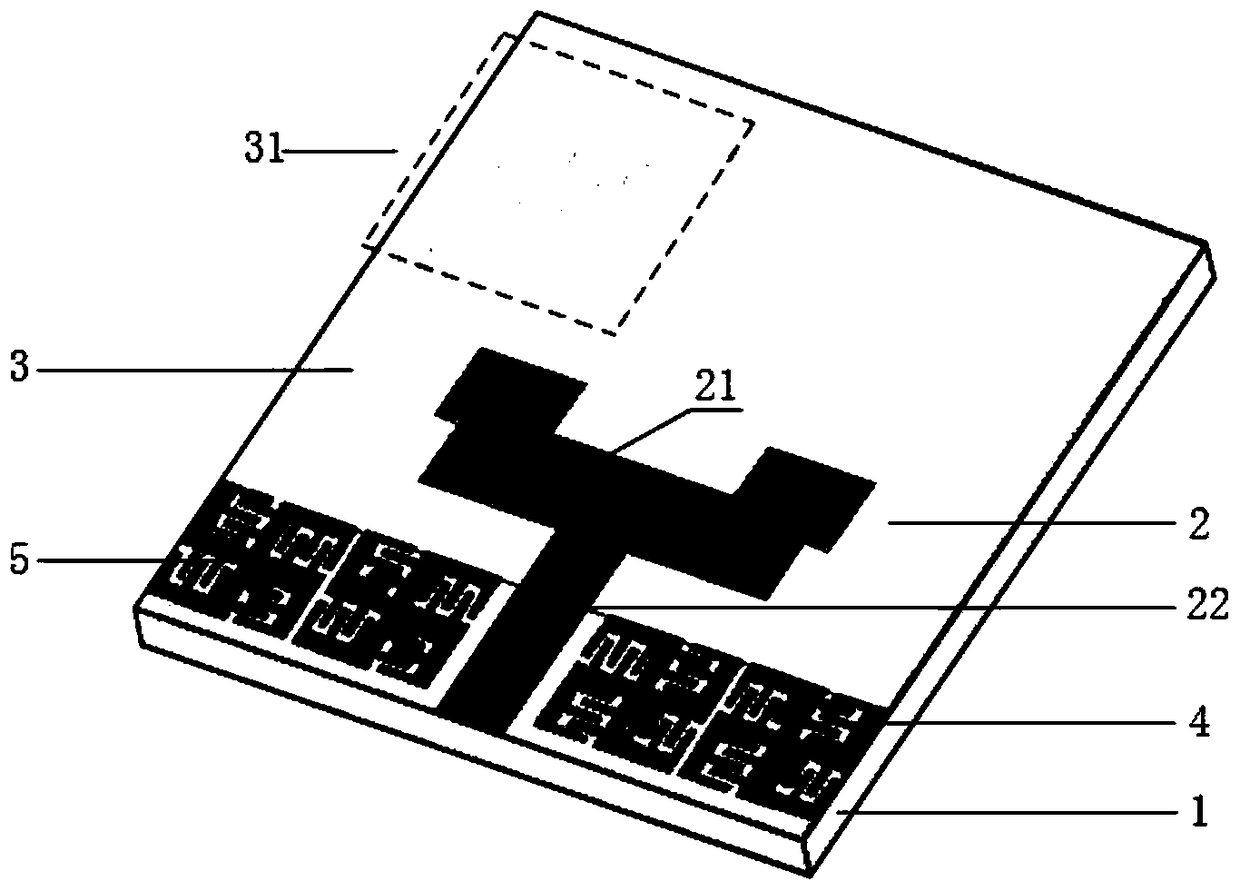

  • 项目简介 本发明提出了一种小型双陷波超宽带天线，用于解决现有陷波超宽带天线体积大的问题；包括介质基板(1)、印制在该介质基板(1)上表面下部纵向轴线上的辐射贴片(2)和下表面的地板(3)；辐射贴片(2)采用阶跃结构，在其两侧对称设置有蘑菇型EBG结构(4)，该蘑菇型EBG结构(4)上蚀刻有曲流弯折缝隙；地板(3)的中间位置设置有宽缝隙，其上部两侧对称蚀刻有四臂螺旋缝隙(31)；蘑菇型EBG结构(4)与地板(3)通过金属化过孔(5)连接。本发明具有尺寸小、频带宽且陷波效果好的特点，可用于超宽带无线通信领域中。
交易信息
  • 意向交易额 面议
  • 挂牌时间 2018/03/06
  • 委托机构 西安电子科技大学
